二維碼讀卡器功能及接線圖分析

?

Card圖標為藍色時表示通電狀態；讀卡、掃描合法二維碼及密碼按鍵輸出時為綠色圖標。反之顯示為紅色。如下圖所示

感應卡：將感應卡靠近刷卡區域，蜂鳴器鳴響及Card圖標變綠色，讀卡成功并輸出數據；

二維碼：將二維碼靠近掃描區域，距離5~30CM，蜂鳴器鳴響及Card圖標變綠色，掃碼成功并輸出數據。弱光下，補光燈將開啟，使二維碼讀卡器精準識別二維碼。

密碼鍵盤通電時顯示藍色，方便用戶在暗光下也能正確輸入密碼

?

?

塞伯羅斯新品二維碼讀卡器不僅外型美觀；拔插式的接線端，使用戶安裝簡單，維護簡便！

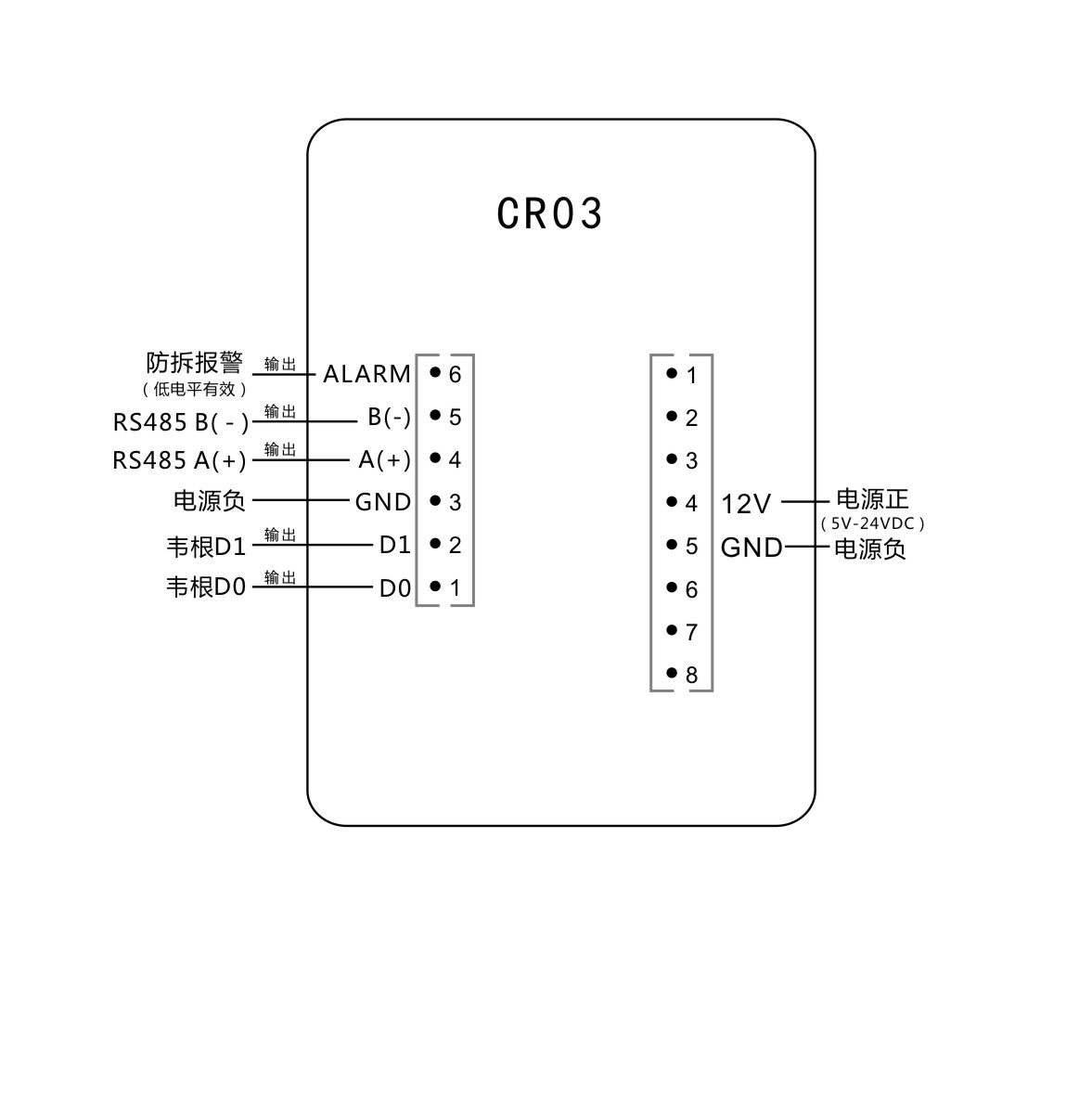

塞伯羅斯新品二維碼讀卡器CR03接線圖如下

?

?

?
